hi,

Überholi schrieb:

> Auch längst überfällige Lichter montiert und steckdosen, nebst
> schalter - auf dass es ab jetzt nicht mehr duster wird.

hat euch jetzt die zivilisation erreicht.......?(
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[yamahawulf]

Überholi schrieb:
> habe jetzt ein teilewaschgerät.
...mein Teil müßte auch mal wieder gewaschen werden! :teufel:



------------------------------
...a echter Bayer hoid....

[Red]

hi,

es geschehen noch zeichen u. wunder.......:p

ich habe schon seid einigen monaten ne neue kanzel hier liegen, konnte diese aber nicht verbauen, da es die aufkleber bei yamaha nicht mehr lieferbar hat.
eine situation die den ehemaligen preis von ca. 80€ zwar nicht besser werden lässt, aber dennoch relativiert, da man erkennt das nicht mehr erhältliche dinge plötzlich verdammt viel wert sind 8o .

da ich die kanzel aber original haben wollte, wurde versucht alternativen aufzutun.
angefangen bei gesprächen über die möglichkeit den aufkleber zu airbrushen, zu photoshopen, od. über österreich
zu besorgen, wurde vieles angedacht, immer aber mit dem bewusstsein, so gut wie original wirds nimmer.....

das alles änderte sich montag, als ich ein pn mit einem ebay link erhalte.

verkauft hier tatsächlich jemand genau diese aufkleber funkelnagelneu da sie bei einer hallenentrümmpelung
gefunden werden.
natürlich schreibe ich den verkäufer sofort an, man einigt sich auf sagenhafte15€ inkl. versand, u. jetzt sind die aufkleber auf dem postweg zu mir.

tja, da kann man echt nur sagen... es lebe das internet u. die tdm forums member.
danke nochmals an diese für die tatkräftige unterstützung.

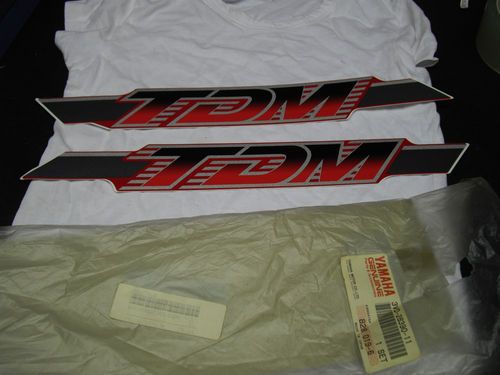

[ img ]

ich freue mich.
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[yamahawulf]

Cool! k:
------------------------------
...a echter Bayer hoid....

[klaus58]

Hallo Robert,

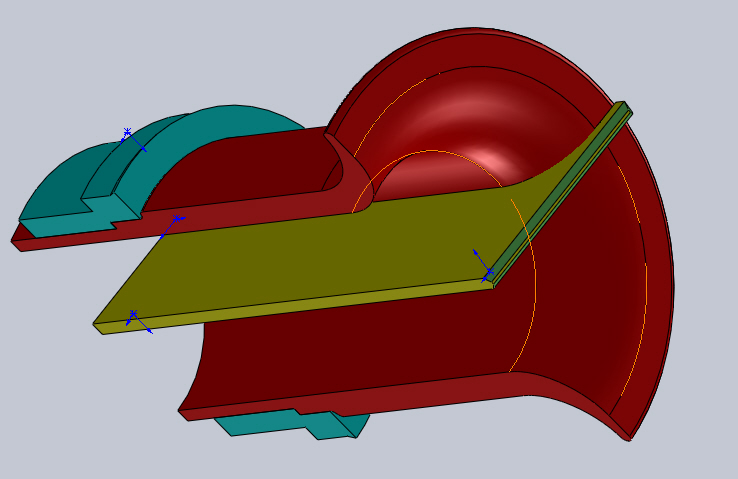

so könnte ich mir die Lösung deines Problems vorstellen

[ img ]

[ img ]

[ img ]

[ img ]

[ img ]

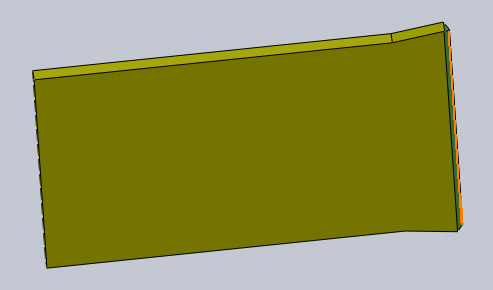

Den Splitter aus Carbon sollte man auch auf der Fräsmaschine herstellen können. Wenn die Maße stimmen sollte alles plug & play zusammen passen.

Jetzt aber nicht


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Red]

Hi,

je könnte ich mir auch gut als lösung vorstellen. :p
einzig der Splitter ist vermutlich noch etwas zu kurz.

u. man muss natuerlich auch auf den Durchmesser achten, bei dem trichterueberstand nach
unten, ergibt das eine querschnittsveringerung, da die im vergaserkorpus sitzen wuerden.
wirst du dann sehen was ich meine wenn die vergaser bei dir sind.

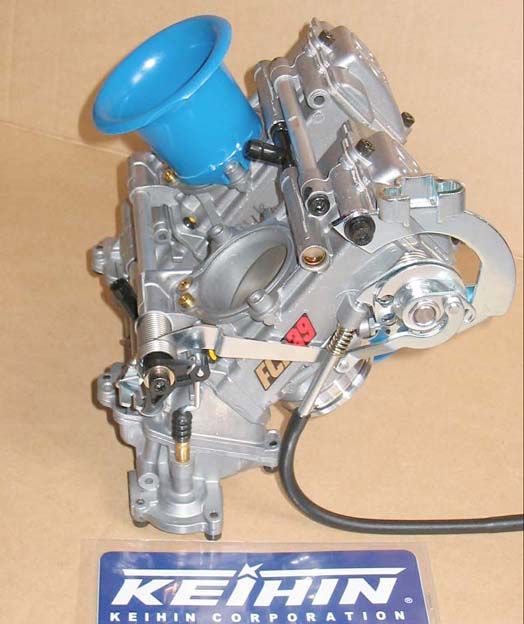

[ img ]

ist die Frage, ob das auch so machbar ist?
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[klaus58]

Red schrieb:
> Hi,
>
> je könnte ich mir auch gut als lösung vorstellen. :p
> einzig der Splitter ist vermutlich noch etwas zu kurz.

Es ist nur ein angenäherter Entwurf der Ansaugtrichter. Die Länge des Splitters ist von mir nur angenommen.
>
> u. man muss natuerlich auch auf den Durchmesser achten, bei dem
> trichterueberstand nach
> unten, ergibt das eine querschnittsveringerung, da die im
> vergaserkorpus sitzen wuerden.
> wirst du dann sehen was ich meine wenn die vergaser bei dir sind.

Genau richtig, Wenn die Vergaser da sind wird genau gemessen.

>
> [ img ]
>
>
> ist die Frage, ob das auch so machbar ist?

Ich denke ja!

[ img ]

Den Splitter kann man aus der Carbonplatte rausfräsen so das er in den Trichter reinpaßt. Lass mich mal machen, ich werde die Teile schon kapputkriegen......:-p


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Steindesigner]

klaus58 schrieb:
> Lass mich mal machen, ich werde die Teile schon kapputkriegen......:-p
>
Klaus, das kann Robert doch selber.

.........obwohl ich da deine fachliche Kompetenz nicht in Abrede stellen möchte. :teufel:


.
Grüße aus dem Kurvenland

--
Wenn das Alter zuschlägt, verschwendet man keine Zeit mehr darauf sich noch für unsitten zu schämen. Thorchen123
[ img ]

[klaus58]

Steindesigner schrieb:
> klaus58 schrieb:
> > Lass mich mal machen, ich werde die Teile schon kapputkriegen......:-p
> >
> Klaus, das kann Robert doch selber. ;)
>
> .........obwohl ich da deine fachliche Kompetenz nicht in Abrede stellen möchte. :teufel:
>

Hey Exkollesch,

das heißt Inkontinenz........äh natürlich Inkompetenz oder so..........:smokin:


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Steindesigner]

Hai Kolesch,
das eine schließt das andere nicht aus.
Grüße aus dem Kurvenland

--
Grüße aus dem Kurvenland

Im Alter verschwendet man keine Zeit mehr darauf sich noch für seine Unsitten zu schämen.
[ img ]

[Red]

hi,

Steindesigner schrieb:

> Klaus, das kann Robert doch selber. ;)
>
> .........obwohl ich da deine fachliche Kompetenz nicht in Abrede stellen möchte. :teufel:

ich bitte doch darum beim thema zu bleiben.....
den offtopic bereich findest du weiter oben. :p
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[Steindesigner]

Entschuldigung großer Meister.

Hiermit gelobe ich Besserung. :guru:

....aber bei der Vorlage


--
Grüße aus dem Kurvenland

Im Alter verschwendet man keine Zeit mehr darauf sich noch für seine Unsitten zu schämen.
[ img ]

[AIC-Peter]

Red schrieb:

> verkauft hier tatsächlich jemand genau diese aufkleber funkelnagelneu
> da sie bei einer hallenentrümmpelung
> gefunden werden.
> natürlich schreibe ich den verkäufer sofort an, man einigt sich auf
> sagenhafte15€ inkl. versand, u. jetzt sind die aufkleber auf dem
> postweg zu mir.

Nachdem man bei Aufklebern unbekannten Alters ja nie wissen kann......hast Du hoffentlich die Aufkleber eingescannt bevor aufgeklebt - man weiss ja nie ob Du nicht noch einmal suchen musst.


-----
Gruß aus Bayern
Peter
--
4TX; Silber; Bj.2000 mit ein paar "kleinen" Umbauten....
Sommerdose: VW-Käfer 1303;met-Grün, Bj.1971
Familienkutsche: Citroen C4 Grand Picasso
2.Flitzer meiner Frau: Citroen C3

[Red]

tach,

keine schlechte Idee.
werde ich noch machen.

thx für den Hinweis.
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[klaus58]

Hallo Robert,

die Vergaser sind angekommen. k: Die natürlich sofort durchgeführten Messungen sind durchweg positiv. Mit den Durchmessern meiner Konstruktion liegen wir schon richtig, einzig zu dem von dir beschriebenen Problem

"man muss natuerlich auch auf den Durchmesser achten, bei dem trichterueberstand nach
unten, ergibt das eine querschnittsveringerung, da die im vergaserkorpus sitzen wuerden.
wirst du dann sehen was ich meine wenn die vergaser bei dir sind"

sind noch kleine Anpassungen notwendig. Zu 95% stimmt meine Zeichnung schon, den Rest kriegen wir auch noch hin. :smokin:

Wir sollten aber nochmals telefonieren.

@ Erich

Danke für die Bilder der Mikunis. k:


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[klaus58]

Hallo Robert,

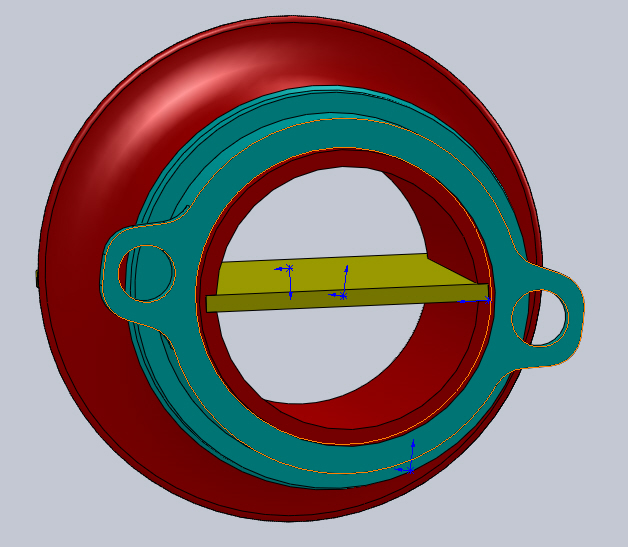

hier der Entwurf mit deinen Trichtern

Gesamtansicht

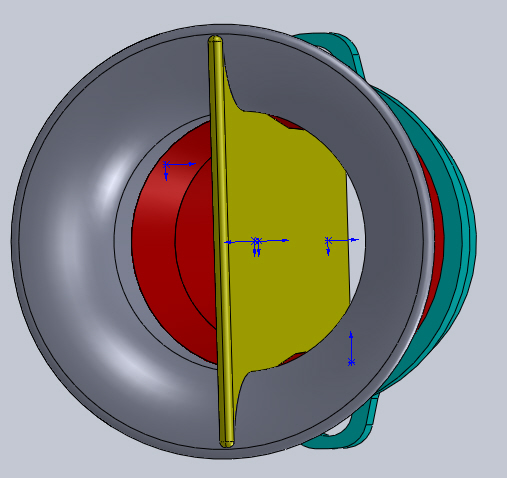

[ img ]

Schnitt vom Innenleben

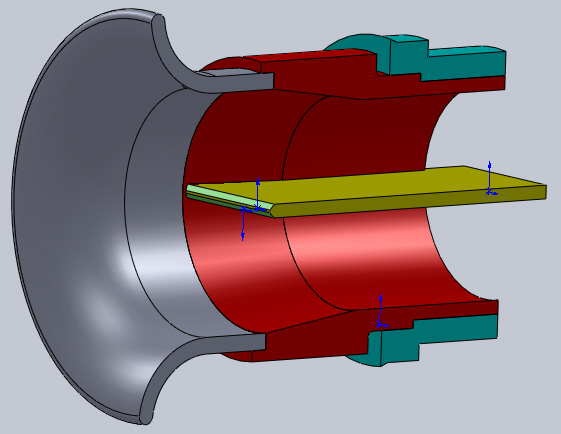

[ img ]

Hülse/Zwischenstück

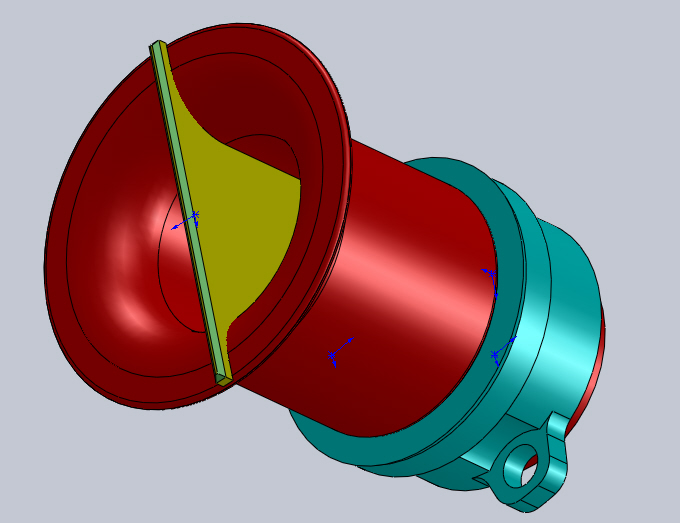

[ img ]

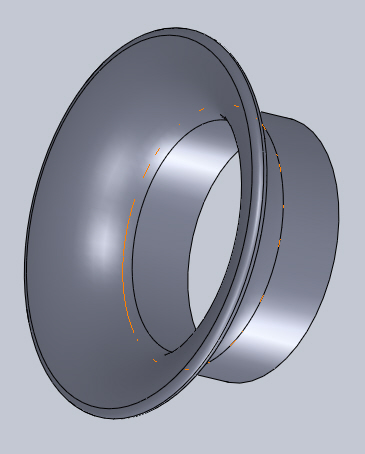

Trompete

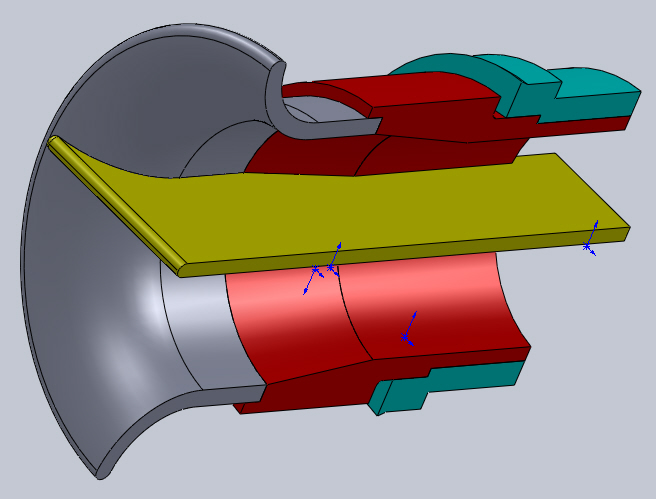

[ img ]

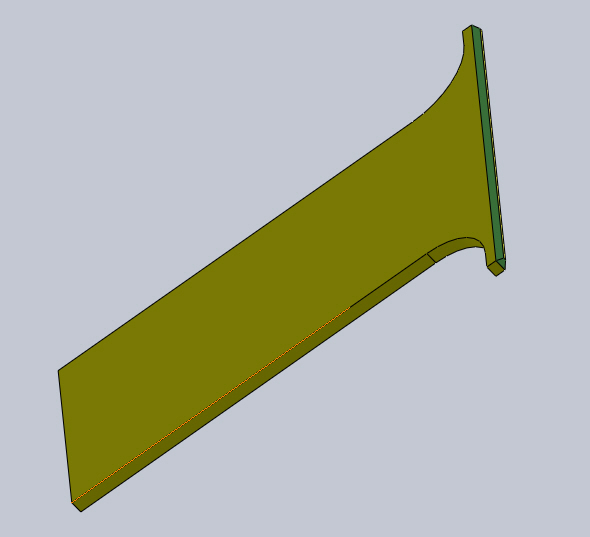

Splitter

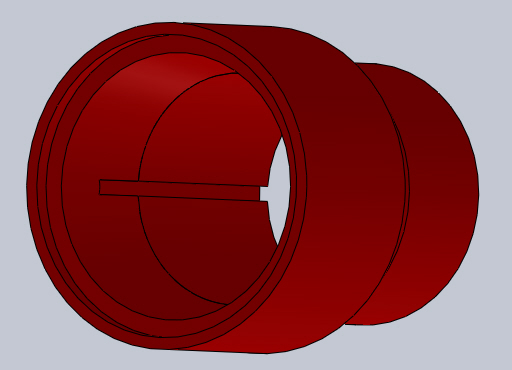

[ img ]

Durch den kürzeren Splitter wird das Einströmen der Luft verbessert. Die Form des Splitters verhindert, wenn sich der Kleber einmal lösen sollte, ein Reinrutschen und damit Blockieren des Flachschiebers vom Vergaser.


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Red]

hi klaus,

super danke dir vielmals, auch mit den vorhandenen trichtern, ist das eine gelungene lösung.

was aber ein fehler sein wird ist die verkürzung des splitters.
so wie von dir gezeichnt wird die luft über den gesamten querschnitt angesaugt, aber nur über den 1/2 querschnitt den vergasern zugeführt.
somit entstehen auch hier verwirbelungen in den trichtern, also genau das was vermieden werden sollte.

die splitter erfüllen nur dann ihren zweck, wenn sie bis zum rand geführt werden.

lass uns telefonieren.

--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[klaus58]

Red schrieb:
> hi klaus,
>
> super danke dir vielmals, auch mit den vorhandenen trichtern, ist das
> eine gelungene lösung.
>
> was aber ein fehler sein wird ist die verkürzung des splitters.
> so wie von dir gezeichnt wird die luft über den gesamten querschnitt
> angesaugt, aber nur über den 1/2 querschnitt den vergasern
> zugeführt.
> somit entstehen auch hier verwirbelungen in den trichtern, also genau
> das was vermieden werden sollte.
>
> die splitter erfüllen nur dann ihren zweck, wenn sie bis zum rand
> geführt werden.
>
> lass uns telefonieren.
>

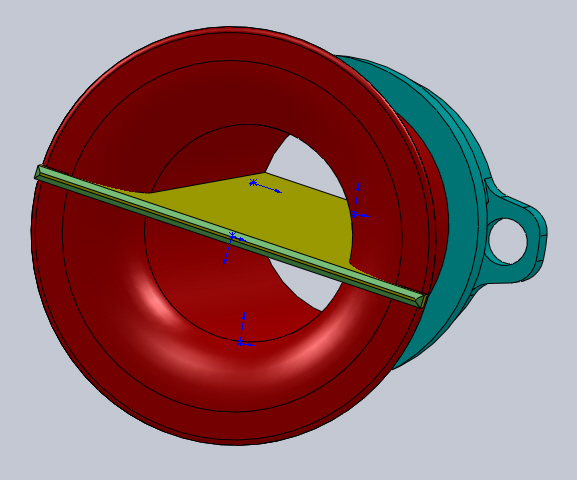

Besser?

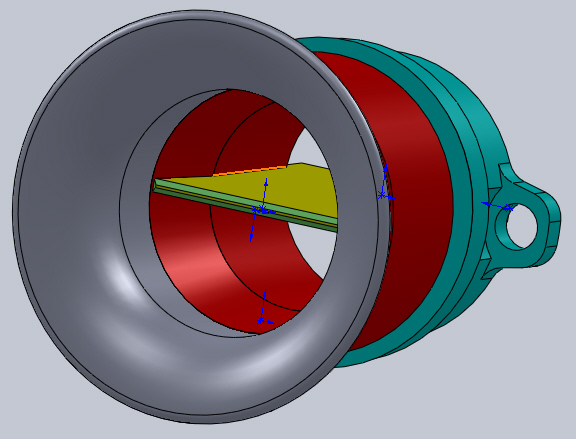

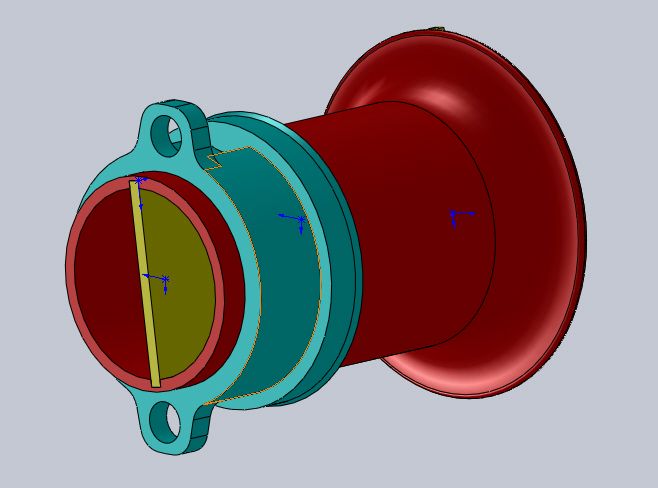

[ img ]

[ img ]


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Red]

hi,

klaus58 schrieb:

> Besser?

perfekt------


--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[klaus58]

Hallo Robert,

ja iss denn schon Weihnachten

Mir war heut etwas faad, da bin ich mal in mich und dann in meine Werkstatt gegangen. :smokin:

Das ist dabei herausgekommen!

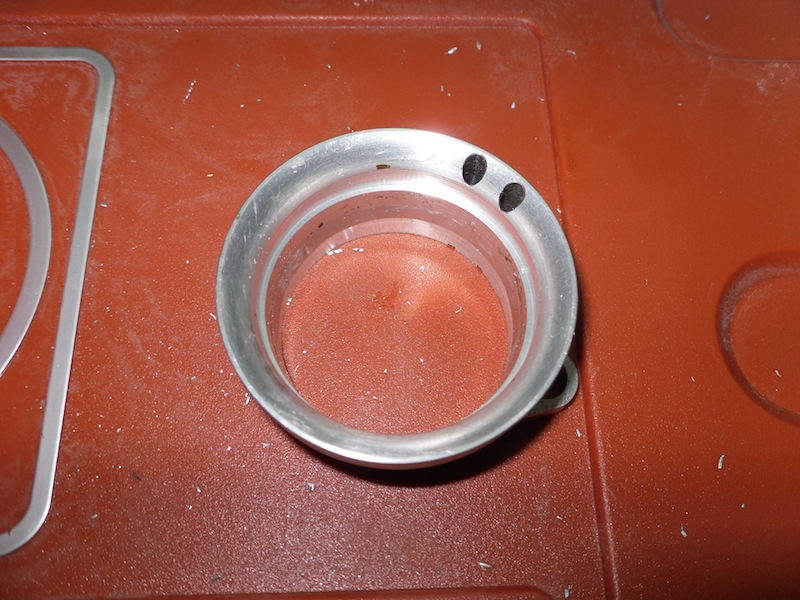

Die Anschlußstücke zum Vergaser sind fertig

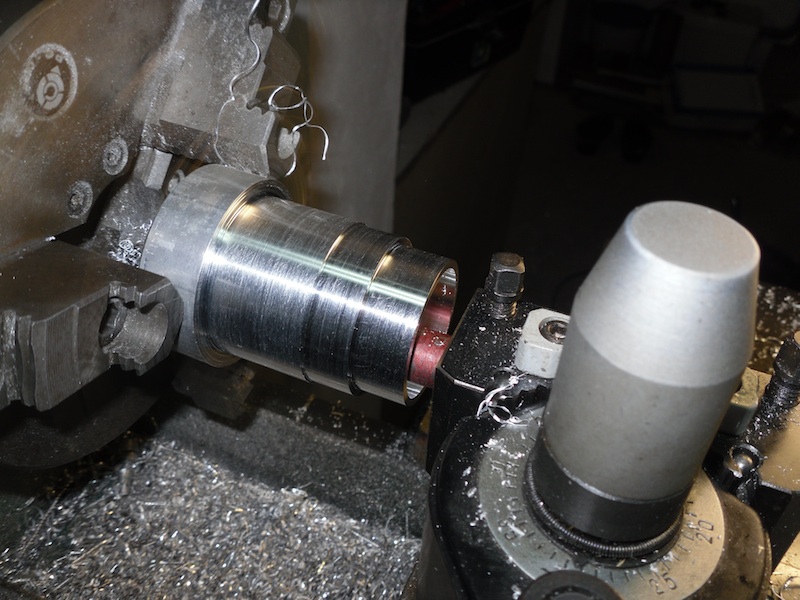

[ img ]

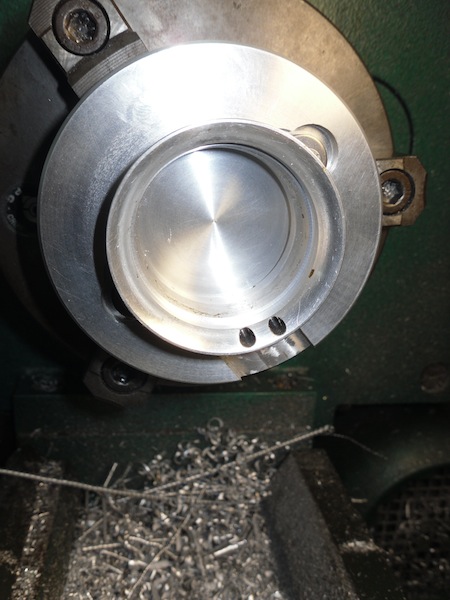

Auf eine Aufnahme geschraubt war das Ausdrehen kein Problem

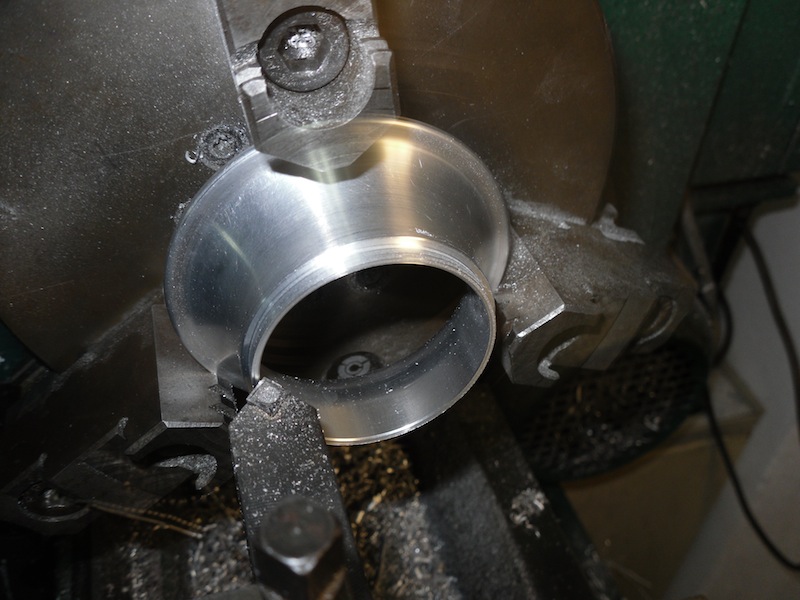

[ img ]

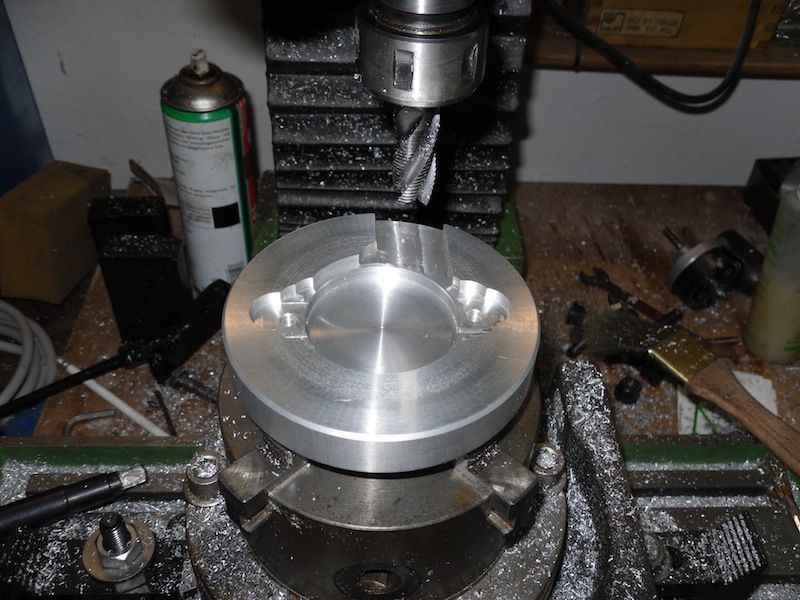

Die Herstellung der Aufnahme war auch schnell erledigt

[ img ]

Jetzt habe ich die genauen Maße um die Hülse zum Trichter anzupassen, die mache ich dann die Tage mal.


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[Kruemel]

Blöder Kommentar, aber als Kompliment gemeint ....

In der Ausbildung damals hatten wir einen "Uli" ....
und weil, was immer der gedrehthat, das geeiert hat, bekam er den Spitznamen "Uli unrund" .....

Ich würd hier zu "Klaus klasse" tendieren ....



Grüßle


Reinhard



--
Don`t panic, it`s mechanic!

"Wer will sucht Wege; wer nicht will sucht Gründe"

[Red]

hi Klaus,

ja ist denn schon weihnachten? ......

sind das jetzt die alten Anschlüsse umgearbeitet, oder sind das komplett neue?
irgendwie kann ich das jetzt nicht so richtig erkennen. .......?
--
gruß
[red]red[/red] - Member of R.E.D

The light that burns twice as bright, burns half as long and you have burned so very very brightly Roy!

[klaus58]

Red schrieb:
> hi Klaus,
>
> ja ist denn schon weihnachten? ...... :)
>
> sind das jetzt die alten Anschlüsse umgearbeitet, oder sind das
> komplett neue?
> irgendwie kann ich das jetzt nicht so richtig erkennen. .......?

Hallo Robert,

das sind die alten für das Zwischenstück umgearbeiteten Anschlußstücke. Beim Ausdrehen habe ich erst genau erkennen können ob ich die alten Teile weiter verwenden kann. Ich kann! Das spart uns viel Arbeit. Bis zum 7. Januar habe ich die anderen Teile, Hülse und Trichter, auch angepaßt und kann dann das Mittelteil zum Drahterodieren geben. Das Anpassen der Hülsen und der Trichter ist jetzt kein Problem mehr. Ich muss jetzt nur noch die Zeichnung an die neuen Maße anpassen damit ich weiß wie es weitergeht.


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.

[klaus58]

Hallo Robert,

scheint dieses Jahr wirklich dein Weihnachten zu werden! )

Guggst du......

Bearbeitung der Trompeten

[ img ]

Zwischenhülse Außendrehen

[ img ]

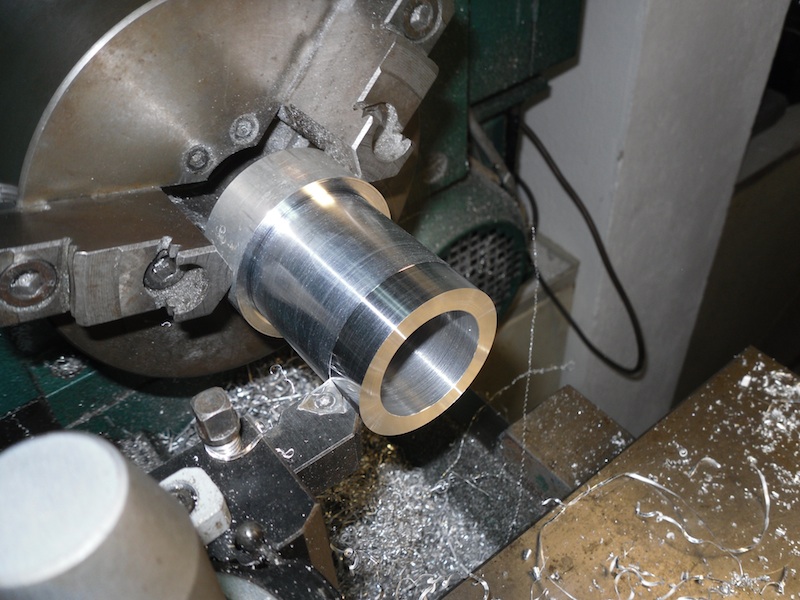

Zwischenhülse Innendrehen

[ img ]

Ferttisch

[ img ]

Paßt alles zusammen, wie konnte das passieren?

Es geht noch weida.....


Gruss
Klaus
--
Ich danke allen, die zur Sache nichts zu sagen hatten und trotzdem geschwiegen haben.
