Ministecker mit Kabel dran in Zündbox

[JensS]

Hallo und Frohes Neues Jahr,

im oberen Drittel dieser Seite sieht man ein Foto einer Zündbox mit weißem runden Stecker. In diesem Stecker befinden sich 4 weitere Ministecker. Um diese geht es mir.

http://tdm-forum.net/viewtopic.php?t=3666&start=121


Kann mir jemand sagen, woher man so einen winzig kleinen Stecker + Kabel + kleiner Abdichtungsring bekommen kann? Ich hatte mal bei ebay unter "Kabelbaum" nachgesehen, aber so ein Stecker ist mir nicht aufgefallen.

Aber vielleicht ist er ja noch an einer anderen Stelle verbaut? Hat er einen speziellen Namen?

Grüße

Jens

[Yamaha-Men]

gemeint ist dieses Foto bzw. Stecker

[img]>%20[img]http://alt.tdm-forum.net/photos/0000000059_jXMVoTjFJs.jpg[/img][/img]

Grüße aus dem Kurvenparadies
Michael
--
"Dubium sapientiae initum"[red](Zweifel ist der Weisheit Anfang) / Rene Descartes (1596-1650) französischer Mathematiker und Philosoph[/red]

Wenn du Gott siehst, musst du Bremsen

[Limbo]

JensS schrieb:
> Kann mir jemand sagen, woher man so einen winzig kleinen Stecker +
> Kabel + kleiner Abdichtungsring bekommen kann?

Der runde weiße Stecker ist ein Sondermodel, das Du höchstens bei Yamaha oder beim Teileverwerter bekommst.

Die kleinen Kontaktstifte kannst du aus dem Stecker nach hinten rausdrücken, wenn Du von der Kontaktseite eine passende Aderendhülse über den Stift schibst und vorsichtig drückst. Die Kontakteisätze haben kleine Widerhaken, die sich im Steckergehäuse verriegeln. Mit dem "Rohr" der Aderendhülse klinkst Du den Widerhaken aus. Aderendhülsen in 1, 1,5, 2,5 und 4mm läßt Du Dir vom Elektriker schenken. Warscheinlich passen die 2,5mm Hülsen.

Der Stecker sieht so aus, als ob er mit gängigen "Japanstecker" Kontakten bestückt ist. Solche Kontaktstifte für Yamaha bekommst Du bei Kedo Art-Nr: 28538 oder Art-Nr: 40653 und die Dichtringe unter Art-Nr: 40647.
Schau Dir auch die Japanstecker Art-Nr: 40117 an.

Falls Du weitere Fragen hast, poste nochmal, am besten mit Bild von den Kontaktstiften.

Limbo
--
Wenn ich Schuhe und Strümpfe ausziehe, kann ich bis zwanzig zählen.

[ralf-pb]

Hallo,

helfen Dir diese

"Innereien"

weiter?

Soweit ich weis hat Polo diese Stecker auch und man kann alle Einzelteile einzeln kaufen.
--
Gruß Ralf
+
Das Leben ist wie Radfahren, hört man auf zu Strampeln fällt man um.

[JensS]

Hallo,

vielen Dank für die Antworten. Es ist ein Japanstecker oder bei Reichelt auch Flachstecker genannt. Es ist wohl die Breite 2.8 mm.

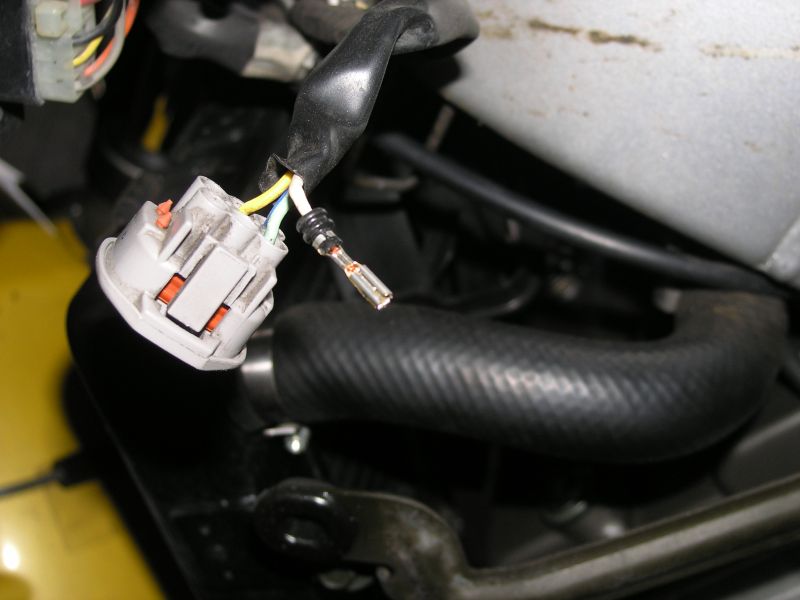

Habe nochmal ein Fotos davon gemacht:

[ img ]

Grüße

Jens

[Beichtvater]

ohoh, ist Dir da etwas der "Tuning"-Draht aus dem Stecker gefallen?
Tu pößer Pursche
--
TDM 850; EZ 01/2000;
Außer Knipstuning, Lucas-Alien-Bremsscheiben, LED-Rücklicht, Kellermann-Blinker, Top-Sellerie-Sitzbank, Heizgriffen & Scottie naturbelassen

[Limbo]

Ja, die Japanstecker gibt es auch bei Kedo, oder hol Dir die Flachstecker bei dem örtlichen Boschdienst, der sollte die auch haben.

Dazu benötigst Du eine Krimpzange für unisolierte Kabelschuhe Pollin Nr: 500668, oder Du läst die Kabelschuhe gleich beim Boschdienst aufquetschen.

Warscheinlich ist die eigene Zange günstiger.
Die gängigen Zangen quetschen die dünnen Kabel (unter 1,5 qmm) nicht richtig fest. Entweder nachlöten oder mit einem Stück Kupferdraht unter dem Kabelschuh in der Zange eingelegt, nochmal nachdrücken.

P.S. Ich habe so eine Zange.

Limbo
--
Wenn ich Schuhe und Strümpfe ausziehe, kann ich bis zwanzig zählen.

[JensS]

Beichtvater schrieb:
> ohoh, ist Dir da etwas der "Tuning"-Draht aus dem Stecker
> gefallen?
> Tu pößer Pursche

... ja, dieser pöse pöse Draht ... das ist der Anfang allen Üpels ... )

@Limbo: So eine Zange scheint mir ne' gute Investition. Den Tipp, mit dem "Draht einlegen" werde ich berücksichtigen.
