Blaue Tachobeleuchtung

[Überholi]

mit Gabel aushebeln....

ja sitzt sehr fest - hab da auch immer respekt vor. - bisher gings gut.
´s war da Erich
[i]"Ehren-Schwoaba-Biergartler auf Lebenszeit"


--
[f1]Ich kenne keine Furcht, es sei denn, ich bekäme Angst.(Karl Valentin) [/f1]
[f1]Es ist mehr wert, jederzeit die Achtung der Menschen zu haben, als gelegentlich ihre Bewunderung. (Jean Jacques Rousseau) [/f1]

[erz-engel74]

Glück auf an alle
Hab heute meine roten LED´s für die Instrumente bekommen.
http://www.ebay.de/itm/1er-SMD-LED-B8-3 ... 3f1a25cf1e
Hab auch gleich mal probiert. Leider ist meine Werkstatt sehr kalt und weil es schon spät war, nur ein schneller Test.
Die LED´s passen, man muss nur die Öffnungen in der Leiterplatte minimal vergrößern. Ich war bei den ersten beiden zu ungeduldig und hab sie mit etwas mehr "Gewalt" in die Öffnung gedreht. War nicht so gut. Hoffentlich haben sie nicht gelitten. Morgen versuch ich es noch mal mit mehr Ruhe und einem Heizer neben mir. Eine habe ich schon zum Leuchten gebracht. Bin neugierig, ob alle 3 ausreichend hell sind.?(
Wenn ich weiter bin, gibt es wieder ´ne Nachricht und auch Bilder.
Grüße aus dem ERZgebirge


--
erz-engel74

[erz-engel74]

Glück auf an alle
Das mit den einzelnen SDM-LED´s war eine Luftnummer, leider. Der Sockel hat zwar gepasst, aber die eingebauten Kontakte haben einfach keine Spannung auf der Platine abgreifen können.
Versuch II: Im web einen roten LED Streifen (50cm mit 30LED´s) bestellt
[ img ]
und in kleinen Streifen a 3 Stück im Inneren der Instrumente verbaut.
[ img ]
Und so sieht es am Ende aus.
[ img ]
Leider kommt es auf dem Bild nicht so gut rüber wie im Original:(
Ich bin begeistert.
Grüße aus dem ERZgebirge
--
erz-engel74

[erz-engel74]

Glück auf
Zu diesem Thema gibt´s gerade 2 Freds. Hier bei blaue Tachobeleuchtung und beim
"blinkenden Bremslicht"

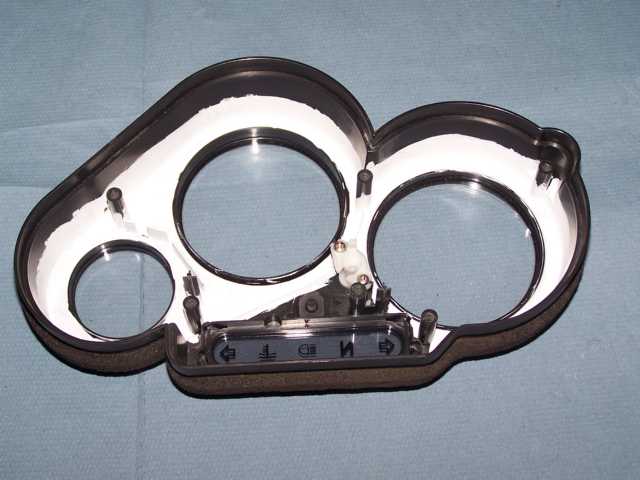

Ich bleib mal hier, weil es ja um die Tachobeleuchtung geht. Yamaha-Men war mit der Ausleuchtung meiner Instrumente aus Versuch I gar nicht einverstanden. :-p O.K. war auch nicht die allerbeste(Bild im anderen Fred):( . Seine Kritik hat mich dazu gebracht, noch eine Schippe drauf zu packen. Also Instrumententräger ausgebaut, auseinander genommen, innen weiß lackiert
[ img ]

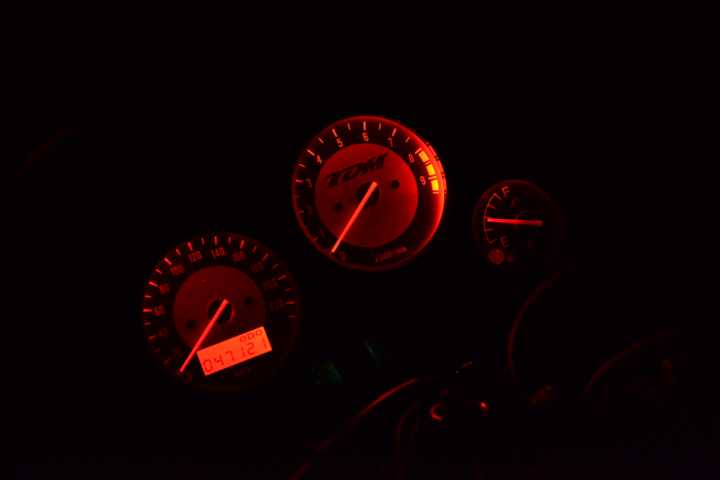

und noch einen LED-Streifen zusätzlich montiert. Ich denke, dieses Ergebnis kann sich jetzt aber wirklich sehen lassen:D
[ img ]
Was sagen die "alten Hasen" im Forum?
Die Bilder sind unter "Photos" besser
Grüße aus dem ERZgebirge
--
erz-engel74

[Fossil1955]

Bin kein Hase, eher oller Elefant a la Manni :p

Ich seh nix, hast Du ein besser erkennbares Foto??

Habs grad gefunden, das ist sicher hell genug, für meinen Geschmack jedenfalls

Fröhliche Grüße aus dem Südwesten der Hauptstadt der Republik

Ralphi

[RucksackEifelYeti]

damit man nicht suchen muß:

[ img ]

[ img ]


--
Gruss
Axel - Member of CDAS

-------

Wozu Socken? Sie schaffen nur Löcher!
Albert Einstein

[Robert_von_Behlitz]

Klapphelmfahrer schrieb:

> Bei mir siehts so aus.
> Ist zwar nen bisschen fleckig, wird aber noch geändert, wenn ich mal Zeit hab.

Ich habe fertig.
Gemacht hab ichs mit LED-Streifen von Conr.....

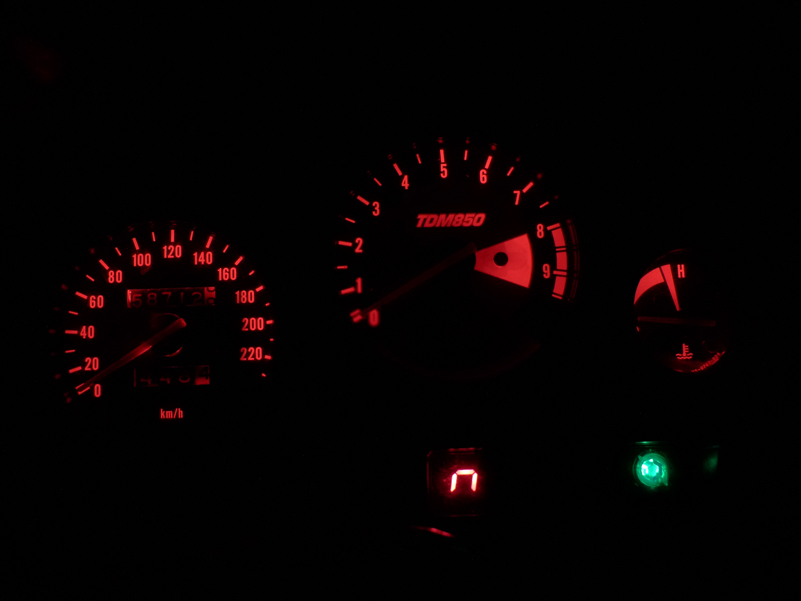

Sieht jetzt so aus...

[ img ]




Bis neulich Robby, der Klapphelmfahrer!!

sonst Volvo V 40 D 4

Weil...

Schöne Kombis heißen AVANT, die schönsten einfach nur V...!

--
Member # 9739 ... und Anglizismen = bullshit.
Ich bin bekennender[b] !! BENZINHAHN-ZURÜCKSTELLEN-VERGESSER[b] !!

[Yamaha-Men]

k: schaut gut aus; könnte mir auch gefallen
Wie schauts mit der Haltbarkeit aus
Hast du den Einbau dokumentiert ?( sprich Bilder damit was sieht wies gemacht ist bzw. was alles notwendig ist


Grüße aus dem Kurvenparadies
Michael
--
"Dubium sapientiae initum"[red](Zweifel ist der Weisheit Anfang) / Rene Descartes (1596-1650) französischer Mathematiker und Philosoph[/red]

Wenn du Gott siehst, musst du Bremsen

[Robert_von_Behlitz]

Yamaha-Men schrieb:
>
> :ok: schaut gut aus; könnte mir auch gefallen ;)
> Wie schauts mit der Haltbarkeit aus

Darüber weiß ich noch nichts bin heut erst fertig geworden.

> Hast du den Einbau dokumentiert ?( sprich Bilder damit was sieht
> wies gemacht ist bzw. was alles notwendig ist

Nee hab ich nicht. Könnte aber ne Beschreibung bringen, wenn gewünscht.
Ich bau auch nochmal auseinander und Fotografiere.




Bis neulich Robby, der Klapphelmfahrer!!

sonst Volvo V 40 D 4

Weil...

Schöne Kombis heißen AVANT, die schönsten einfach nur V...!

--
Member # 9739 ... und Anglizismen = bullshit.
Ich bin bekennender[b] !! BENZINHAHN-ZURÜCKSTELLEN-VERGESSER[b] !!

[Yamaha-Men]

Klapphelmfahrer schrieb:
> Yamaha-Men schrieb:
> >
> > :ok: schaut gut aus; könnte mir auch gefallen ;)
> > Wie schauts mit der Haltbarkeit aus
>
> Darüber weiß ich noch nichts bin heut erst fertig geworden.
>
> > Hast du den Einbau dokumentiert ?( sprich Bilder damit was sieht
> > wies gemacht ist bzw. was alles notwendig ist
>
> Nee hab ich nicht. Könnte aber ne Beschreibung bringen, wenn gewünscht.
> Ich bau auch nochmal auseinander und Fotografiere.

k: das fände ich echt klasse.
Für Nachahmer wirds dann leichter



Grüße aus dem Kurvenparadies
Michael
--
"Dubium sapientiae initum"[red](Zweifel ist der Weisheit Anfang) / Rene Descartes (1596-1650) französischer Mathematiker und Philosoph[/red]

Wenn du Gott siehst, musst du Bremsen

[Robert_von_Behlitz]

Ich werd mich die Tage mal drum kümmern.


Bis neulich Robby, der Klapphelmfahrer!!

sonst Volvo V 40 D 4

Weil...

Schöne Kombis heißen AVANT, die schönsten einfach nur V...!

--
Member # 9739 ... und Anglizismen = bullshit.
Ich bin bekennender[b] !! BENZINHAHN-ZURÜCKSTELLEN-VERGESSER[b] !!

[Kruemel]

Klapphelmfahrer schrieb:
> Yamaha-Men schrieb:
> >
> > :ok: schaut gut aus; könnte mir auch gefallen ;)
> > Wie schauts mit der Haltbarkeit aus
>
> Darüber weiß ich noch nichts bin heut erst fertig geworden.


Moins!

erstens mal - ist klasse geworden!
Super Ausleuchtung, so ists wirklich tauglich!

Dann, Haltbarkeit - ich hab gerade beim Modellbaudealer LED- Streifchen geschossen, das wird ähnlich sein ...
Betrieb mit 6 bis 12 Volt nominell, er meinte aber 14 Volt ginge auch, alle drei (SMD-) LEDs ist der Streifen trennbar ...
Wenn man sichs mal aus der Nähe betrachtet, dann bestehen die Streifen aus zwei Parallel verlaufenden Leiterbahnen (+ und - eben), die jeweils Abzweige in den Bereich dazwischen haben ...
Dort ist mit den jeweils drei LEDs ein Bauteil angeordnet, das ich für einen Spannungsregler (steht "151" drauf) halte ...
Ist so eben "plug and play", "anlöten und geht" ohne Nachdenken für den Normalo- Konsumenten ...

Die Dinger sind bei 12,5 Volt (3- Zellen LiPo- Akku in geladen) Sauhell, bei ca 8 Volt (2 Zellen Lipo) immer noch reichlich hell ...
Ich würd einfach mal messen, was so eine Gruppe bei Nennspannung an Strom zieht, und schlicht bei angenommenen 20 Volt (inkl Reglerkaputt- Toleranz) einen dazu passenden Widerstand davor löten ...

Meinen wiederholten Erfahrungen nach ist bei allen LED- Consumer- Produkten die vorgeschaltete Elektronik (und wenns bloß ein Widerstand ist) immer so ausgelegt, das die Lebensdauer ohne Gewinn an Nutzwert (Helligkeit) begrenzt ist - es wäre ja übel, wenn die Dinger ewig halten würden!!! ("Phoebus- Kartell" - wartets ab, kommt auch bei LEDs noch! falls nicht schon da ... Bei meinem LED- Rücklicht war die Kennzeichenbeleuchtung nach ca 4? Jahren halbtot .... Gab hier noch jemand mit dem "Monster"- Rücklicht von L*** ..... Die verbauten Widerstände waren seeeeehr großzügig ausgelegt - jetzt passts!)

Daher würd ich solche eine Strombegrenzung eher großzügig auslegen, die Haltbarkeit dürfte dann bei ewig liegen ...
Macht etwas mehr Arbeit, spart aber hinterher Arbeit ...

Grüßle

Reinhard
--
Don`t panic, it`s mechanic!

"Wer will sucht Wege; wer nicht will sucht Gründe"

[flory]

Kruemel schrieb:
> Wenn man sichs mal aus der Nähe betrachtet, dann bestehen die Streifen aus zwei Parallel
> verlaufenden Leiterbahnen (+ und - eben), die jeweils Abzweige in den Bereich dazwischen haben ...
> Dort ist mit den jeweils drei LEDs ein Bauteil angeordnet, das ich für einen Spannungsregler (steht
> "151" drauf) halte ...
> Ist so eben "plug and play", "anlöten und geht" ohne Nachdenken für den
> Normalo- Konsumenten ...
> Reinhard

Hallo Reinhard,

das Bauteil mit "151" ist ein Widerstand mit 150 Ohm, 15+1x 0
wenn man jetzt noch die Durchfluss-Spannung an dem Widerstand misst und durch 150 teilt, weiss man, mit wieviel Strom die LED belastet wird.

Grüsse aus Baden vom M'chen
fahren, und ab und zu auch mal putzen...
--
RN11 Mod 06, silver storm

[erz-engel74]

Glück auf an alle
Trotz Dauerfrost und immer wieder Schnee heute wieder mal ein Beitrag aus dem ERZgebirge.
Für Nachahmer zum Thema rote/ blaue Tachobeleuchtung, ich hab schon vor einigen Wochen bilder ins Forum gestellt. Findet Ihr unter Anhängefotos 2013/ rote Tachobeleuchtung. Und was ich unbedingt empfehle, macht das Gehäuse innen weiß.
Die Leuchtkraft der LED´s alleine reicht nicht aus. Hab selbst die Erfahrung gemacht. Gibts auch 2 Bilder davon im Forum. Mit weißem Innenleben und 4x3LED-Stripes haut es dann hin. Lebensdauer muss man mal sehen. Ich hab keinen zusättzlichen Widerstand eingebaut. Ich denk die LED Streifen fallen alle vom selben chinesischen Band, werden nur von tausenden Händlern vertrieben. Ich hab meine von Lüdecke Elektronic, fand ich da preislich ganz o.K.
Schöne Grüße aus dem ERZgebirge.
--
erz-engel74

[Mimi]

Hallo,

ich habe die ersten versuche mit blauen leds gestartet, alles recht dunkel.
und wenn überhaupt was durch das ziffernblatt kommt dann wirkt es eher wie weis.

nicht richtig schön X(

ist das ziffernblatt von der 3vd anders als von der 4tx ?(

mfg michael
--
Yamaha TDM 850 3Vd Bj.1991 25TKm schwarz

[Tom171]

Hi Mimi,
habe mir auch ne blaue Tachobeleuchtung gebastelt.
aber mit diesen Stripes
Gruß Tom
--
